PLC-gecontroleerde 4000KN schrootmetalen doos schaar voor geautomatiseerde schrootplaatsen met geavanceerde technologie

PLC-gestuurde 4000KN schrootkistenschaar voor geautomatiseerde schrootwerven met geavanceerde technologie

Productoverzicht

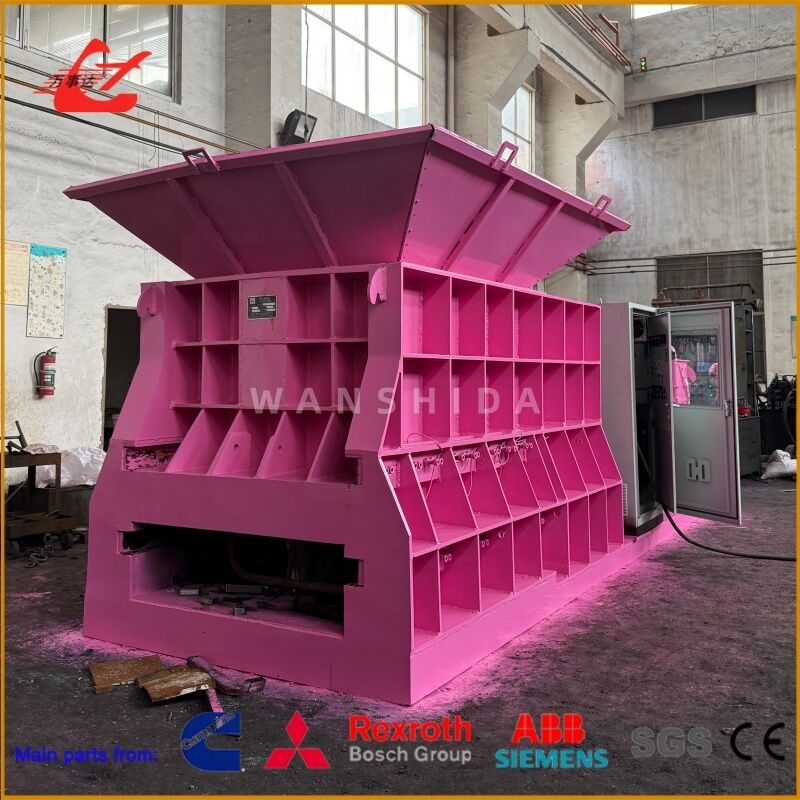

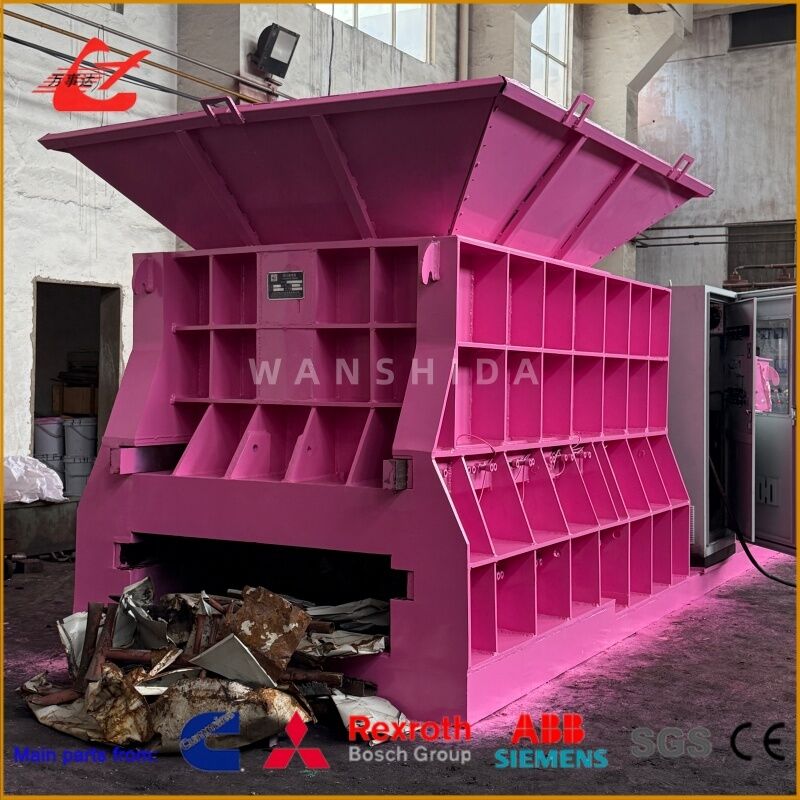

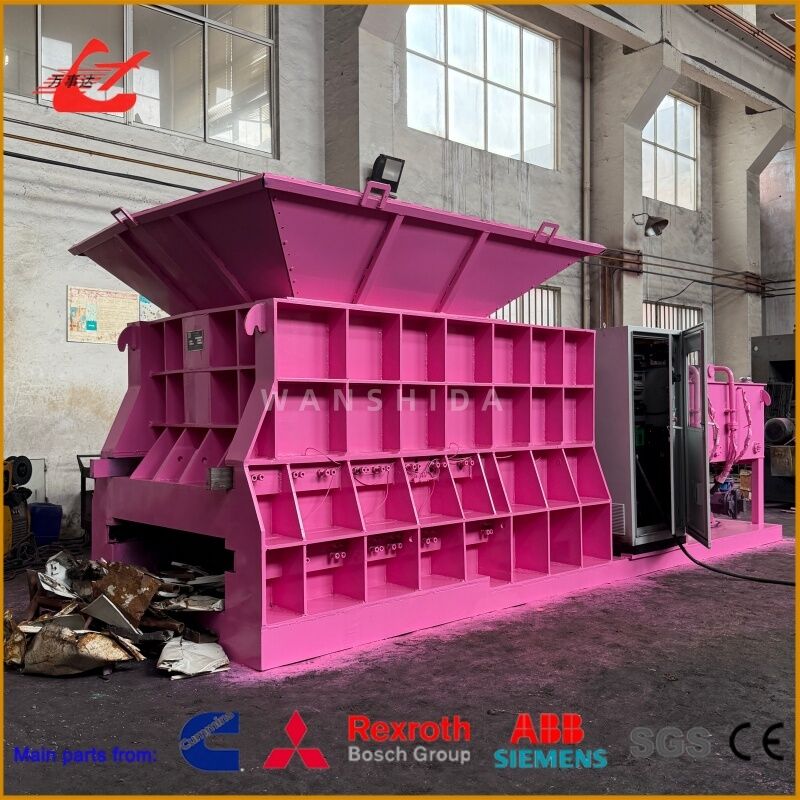

De Q43W-4000 dozenschaar is een PLC-gestuurde hydraulische schrootsnijmachine, ontwikkeld voor recyclingbedrijven die handmatige handelingen willen verminderen en een beter georganiseerd productieproces willen creëren.

Bij de traditionele schrootvoorbereiding moeten werknemers vaak materiaal herhaaldelijk herpositioneren, afzonderlijke compressieapparatuur bedienen of handmatige snijmethoden gebruiken. De Q43W-4000 combineert laden, compressie, hydraulische voeding en knippen in één gecoördineerd systeem.

Dankzij de snijkracht van 4000 kN en het mes van 1400 mm kan de machine een breed scala aan gemengd ijzerschroot verwerken. Nadat het materiaal in de doos is geladen, verkleint het hydraulische compressiemechanisme het profiel. De duwer voert vervolgens het samengeperste schroot naar het mes volgens de geselecteerde snijlengte.

PLC-besturing beheert de werkvolgorde, terwijl optionele bediening op afstand de operator in staat stelt grote bewegingen vanuit een geschikte observatiepositie te besturen. Deze combinatie maakt de Q43W-4000 bijzonder geschikt voor moderne sloopwerven die een stabiele werking, minder handmatige interventies en een betere coördinatie tussen laden en snijden vereisen.

Oorzaak: Handmatige schrootverwerking brengt veiligheids- en efficiëntierisico's met zich mee

Grof schroot is vaak onstabiel, scherp en moeilijk te positioneren. Wanneer werknemers herhaaldelijk het laad- of snijgebied moeten naderen, wordt de productie langzamer en neemt de kans op onveilig contact met bewegend materiaal toe.

Veel voorkomende problemen zijn onder meer:

• Regelmatig handmatig herpositioneren van onregelmatig schroot
• Werknemers die dichtbij scherp of onstabiel materiaal werken
• Inconsistente invoerlengte en snijafmetingen
• Vertragingen tussen laden, compressie en snijden
• Overmatige afhankelijkheid van ervaring van de operator
• Slechte coördinatie tussen graafmachine- en machinebestuurders
• Verhoogd risico op onjuiste bediening
• Lange voorbereidingstijd vóór elke snijcyclus

Deze problemen worden ernstiger wanneer een recyclingbedrijf gemengde materialen gedurende een volledige dienst verwerkt.

Oplossing: Integreer machinebewegingen via PLC-besturing

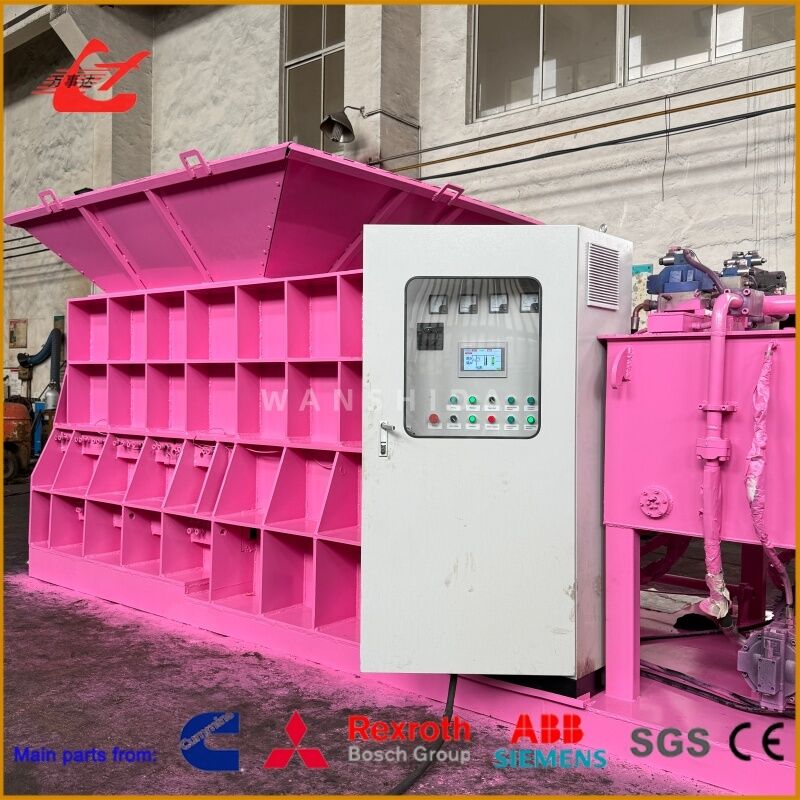

De Q43W-4000 hydraulische kistenschaar maakt gebruik van een geprogrammeerd besturingssysteem om de compressie, materiaaltoevoer, bladbeweging en drukontlasting te coördineren.

In plaats van elke hydraulische beweging handmatig te controleren, kan de machinist de gewenste bedrijfsmodus selecteren en toezicht houden op de werkvolgorde. Automatische bediening zorgt voor een consistent proces, terwijl de handmatige modus beschikbaar blijft voor aanpassingen, testen en onderhoud.

Belangrijke operationele voordelen zijn onder meer:

• PLC-gestuurde compressie- en snijvolgorde
• Afstandsbediening beschikbaar voor belangrijke machinebewegingen
• Minder handmatig contact met afvalmateriaal
• Consistente hydraulische voeding
• Verstelbare snijlengte
• Automatische en handmatige bedrijfsmodi
• Noodstop- en veiligheidsvergrendelingsconfiguratie
• Gecentraliseerde bewaking van de machinestatus
• Gemakkelijkere coördinatie bij het laden van graafmachines
• Verminderde afhankelijkheid van handmatig gassnijden

Het elektrische besturingssysteem kan worden geconfigureerd volgens de lokale spanning, frequentie, veiligheidseisen en voorkeurs elektrische componenten van de klant.

Specificaties

Technische specificaties kunnen worden aangepast afhankelijk van de afmetingen van de laadbak, hydraulische componenten, elektrische standaard, bedrijfsklimaat en verwerkt materiaal.

Sollicitatie

De Q43W-4000 geautomatiseerde schrootschaar is geschikt voor faciliteiten waar een continue materiaalstroom, gecentraliseerde bediening en minder handmatig snijden belangrijk zijn.

Moderne schrootrecyclingwerven

De machine helpt schrootwerven bij het opzetten van een gecoördineerd proces tussen het laden van graafmachines, hydraulische compressie, snijden en verzamelen van afgewerkt materiaal.

Staalproductiefaciliteiten

Staalfabrieken kunnen de kistenschaar gebruiken om gemengd schroot voor te bereiden tot consistentere afmetingen voordat het in de oven wordt geladen.

Industriële demontagelocaties

Goed voorbereide machineframes, buizen, profielen en structurele componenten kunnen worden verwerkt zonder uitgebreid handmatig snijden.

Auto-recyclingcentra

Gedemonteerd en leeggemaakt plaatmetaal uit de auto-industrie kan worden samengedrukt en in hanteerbare delen worden gesneden voor verdere recycling.

Metaalproductiefabrieken

Stalen frames, plaatresten, buizen en afgekeurde producten kunnen binnen de fabriek worden verwerkt in plaats van als volumineus los schroot te worden getransporteerd.

Markten met hoge arbeidskosten

Het geïntegreerde PLC-besturingssysteem is vooral nuttig in regio's waar het verminderen van repetitief handmatig werk en het verbeteren van de procesconsistentie belangrijke aankoopoverwegingen zijn.

Hoe het werkt

1. De operator inspecteert het werkgebied en selecteert de handmatige of automatische modus.
2. Een graafmachine of hydraulische grijper laadt schroot in de voerbox.
3. Het hydraulische compressiemechanisme perst het materiaal in een gecontroleerd profiel.
4. De PLC bevestigt dat de compressiebeweging de gewenste positie heeft bereikt.
5. De hydraulische duwer verplaatst het samengeperste schroot naar de snijkop.
6. De hoofdcilinder drijft het mes van 1400 mm door het materiaal.
7. Het mes keert automatisch terug na de snijslag.
8. De duwer transporteert het resterende materiaal volgens de vooraf ingestelde invoerlengte.
9. De compressie- en snijcyclus herhaalt zich totdat de laadbak leeg is.
10. Sensoren en veiligheidsvergrendelingen bewaken het werkverloop en helpen conflicterende hydraulische bewegingen te voorkomen.

Hoe te kiezen

Bepaal het vereiste automatiseringsniveau

Kies voor automatische PLC-bediening wanneer de machine continu draait of wanneer consistente invoer- en snijcycli vereist zijn. De handmatige modus is geschikter voor testen, afstellen en onderhoud.

Bevestig de functies van de afstandsbediening

Afstandsbedieningen kunnen worden geconfigureerd voor beweging van de laadbak, compressie, invoer, bediening van de messen en noodstop. De vereiste functies moeten worden bevestigd voordat het elektrische systeem wordt voltooid.

Bekijk de schrootkenmerken

Geef de maximale materiaalafmetingen, dikte, vorm en staalkwaliteit op. Voor zeer dikke massieve staven of gehard staal kan een materiaaltest of een groter knipmodel nodig zijn.

Denk aan het bedrijfsklimaat

Hoge omgevingstemperaturen of continu gebruik in meerdere ploegen kunnen een grotere olietank, luchtkoeler of waterkoelsysteem vereisen om de temperatuur van de hydraulische olie te regelen.

Plan de positie van de operator

De operator moet vrij zicht hebben op de laadbak, de scheerkop en het losgebied. Bij het plannen van de locatie-indeling moet rekening worden gehouden met de posities van het bedieningspaneel en de afstandsbediening.

Bevestig de lokale veiligheidsvereisten

Noodstoppen, beschermkappen, waarschuwingslichten, toegangscontroles en elektrische componenten kunnen worden geconfigureerd volgens de lokale regelgeving en interne veiligheidsnormen van de klant.

Veelgestelde vragen

1. Kan één operator zowel het laden als het snijden controleren?

Bediening op afstand kan de machinist van de graafmachine in staat stellen geselecteerde machinefuncties te bedienen. De uiteindelijke operationele regeling is echter afhankelijk van de locatie-indeling van de klant, de lokale veiligheidseisen en interne werkprocedures.

2. Heeft de machine een handmatige bedieningsmodus?

Ja. De Q43W-4000 kan zowel in automatische als in handmatige modus werken. De handmatige modus wordt gebruikt voor inbedrijfstelling, afstelling, onderhoud en indien nodig opruimen van materiaal.

3. Wat gebeurt er als schroot vast komt te zitten tijdens het voeren?

De machinist kan de automatische cyclus stoppen en de handmatige bediening gebruiken om de hydraulische duwer om te keren of te verplaatsen. De machine moet volledig gestopt en geïsoleerd worden voordat iemand een beperkt gebied betreedt.

4. Is een oliekoeler noodzakelijk?

Een luchtkoeler wordt aanbevolen voor continu gebruik of warme klimaten. Er kan een groter of aangepast koelsysteem nodig zijn als de machine lange diensten draait bij hoge omgevingstemperaturen.

5. Kunnen de PLC en elektrische componenten worden aangepast?

Ja. PLC-merk, elektrische componenten, spanning, frequentie, besturingstaal en afstandsbedieningsfuncties kunnen worden geselecteerd op basis van projectvereisten en beschikbaarheid van componenten.

6. Welke technische documenten worden meegeleverd?

Beschikbare documenten omvatten funderingstekeningen, elektrische schema's, hydraulische schema's, bedieningsinstructies, onderhoudsrichtlijnen en informatie over reserveonderdelen. Het uiteindelijke documentenpakket is afhankelijk van het bevestigde contract.

Om het besturings- en veiligheidssysteem correct te configureren, dient u de schrootgegevens, dagelijkse werkuren, lokale stroomvoorziening, gewenste bedrijfsmodus en vereiste afstandsbedieningsfuncties op te geven.
