Versatile zware scharnierschaar voor grote hoeveelheden schroot met luchtkoeling

Productoverzicht

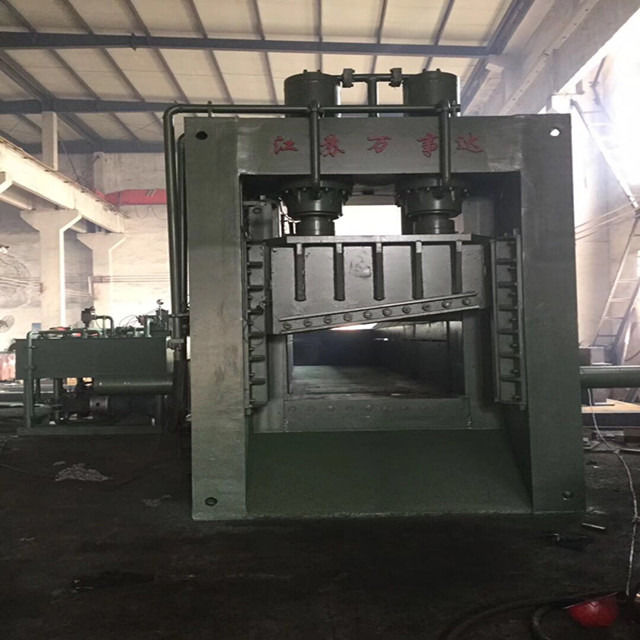

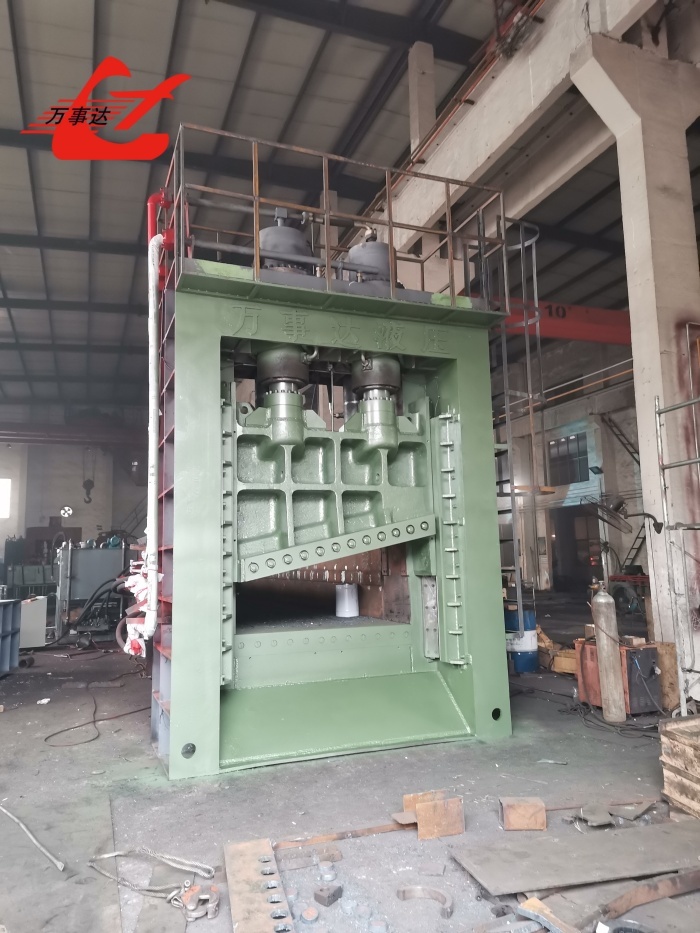

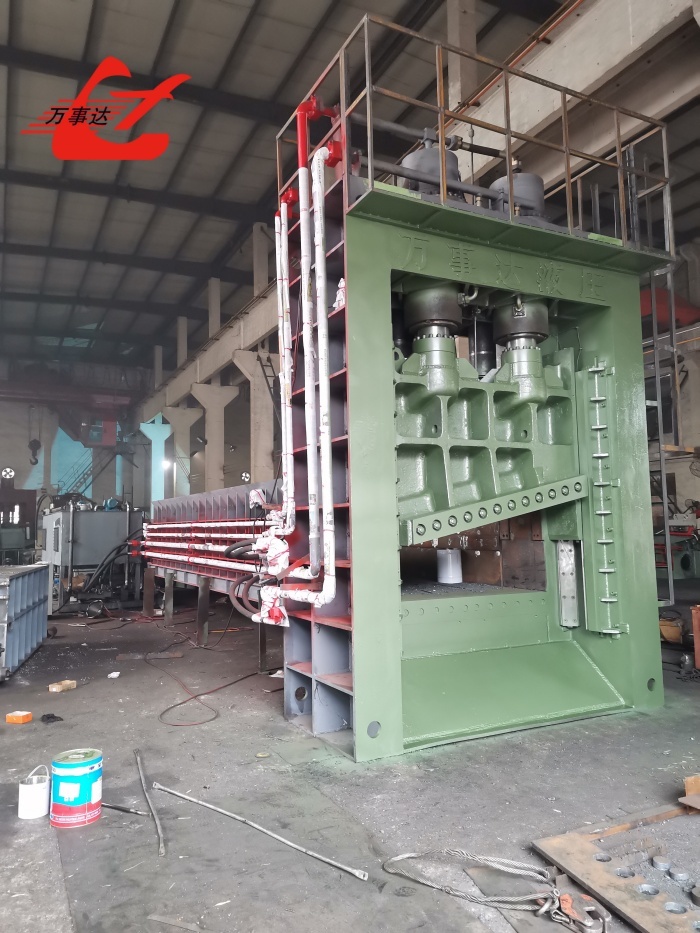

De WANSHIDA Q43L-8000 hydraulische portaalschaar is ontwikkeld voor recyclingoperaties waarbij procescontinuïteit, grote batch-toevoer en consistente eindschrootkwaliteit belangrijker zijn dan het handmatig verwerken van individuele stukken. De laadkamer van 8000 x 1950 x 900 mm maakt het mogelijk om lange stalen profielen, buizen, platen en gemengd constructieschroot direct met een mechanische grijper te laden.

Aangedreven door een hydraulisch systeem van ongeveer 270 kW, genereert de machine een maximale schaarkracht van 8000 kN. Het 2000 mm lange mes verwerkt gecomprimeerd schroot met ongeveer 2-3 snijcycli per minuut. Deze combinatie maakt de Q43L-8000 geschikt voor grote schroothopen, staalfabrieken en slooprecyclingfaciliteiten die regelmatig omvangrijk ferro-metaalafval verwerken.

De belangrijkste waarde van deze 800-tons portaalschaar ligt niet alleen in zijn snijkracht. Het zorgt voor een meer georganiseerde materiaalstroom van lossen en tijdelijke opslag tot snijden, transport en ovenlading. Door onregelmatig schroot om te zetten in kortere en beter hanteerbare stukken, kan de machine helpen bij het verminderen van herhaaldelijk hanteren en de algehele efficiëntie van de recyclinginstallatie verbeteren.

Het Operationele Probleem

Grote recyclingfaciliteiten ontvangen vaak schroot van verschillende lengtes, vormen en dichtheden. Stalen balken, buizen, platen en sloopmaterialen kunnen niet altijd in hun oorspronkelijke staat efficiënt worden getransporteerd of in ovens worden geladen.

Zonder geschikte zware snijapparatuur kunnen operators het volgende ervaren:

• Langzaam handmatig snijden met autogeen
• Herhaaldelijk verplaatsen van overmaat schroot
• Inefficiënt gebruik van opslagruimte
• Lage laaddichtheid van vrachtwagens en containers
• Inconsistente afmetingen van eindmateriaal
• Hoge arbeidskosten en brandstofverbruik
• Onderbroken ovenlading
• Veiligheidsrisico's rond handmatige verwerkingsgebieden

Deze problemen beïnvloeden meer dan alleen de snijfase. Ze kunnen het gehele materiaalafhandelingsproces binnen de recyclingfaciliteit vertragen.

De Q43L-8000 Oplossing

De Q43L-8000 combineert schrootontvangst, hydraulische compressie, voorwaartse toevoer en portaalscharen in een gecoördineerd systeem. Grote partijen schroot kunnen met een mechanische grijper in de kamer worden geladen. Het materiaal wordt vervolgens gecomprimeerd en gestabiliseerd voordat het naar het snijmes wordt verplaatst.

Compressie is bijzonder belangrijk bij het verwerken van gemengd schroot. Het vermindert de openingen tussen onregelmatige stukken, controleert los materiaal en presenteert een compacter pakket aan het mes. De hydraulische kracht van 8000 kN snijdt vervolgens het materiaal in kortere secties die geschikt zijn voor opslag, transport of ovenlading.

De invoerafstand kan worden aangepast aan de gewenste eindlengte. Hierdoor kunnen recyclingbedrijven schroot produceren dat beter voldoet aan de eisen van staalfabrieken en downstreamkopers.

Technische Specificaties

De productiviteit is afhankelijk van de schrootdichtheid, materiaaldimensies, staalkwaliteit, invoerefficiëntie en de vereiste snijlengte.

Belangrijkste Voordelen voor Schroothandel Management

Verbeterde Materiaalstroom

De 8-meter laadkamer accepteert lang en onregelmatig schroot in batches. Operators hoeven niet elk stuk afzonderlijk te positioneren en te snijden, wat helpt bij het creëren van een meer continue workflow.

Minder Materiaalbewegingen

Overmaat schroot kan in één verwerkingsgebied worden geladen, gecomprimeerd en gesneden. Dit vermindert herhaaldelijk hanteren tussen opslag-, snij- en laadzones.

Beter Gebruik van Opslagruimte

Gesneden materiaal is gemakkelijker te stapelen en te organiseren dan lang, verward schroot. Recyclinginstallaties kunnen hun beschikbare opslagruimte efficiënter gebruiken en duidelijkere materiaalcategorieën handhaven.

Hogere Transportefficiëntie

Kortere en uniformere schrootstukken kunnen dichter worden geladen in vrachtwagens of containers. Betere laadbenutting kan de transportkosten per ton verlagen.

Gemakkelijkere Ovenlading

Staalfabrieken vereisen schroot dat veilig en efficiënt in ovens kan worden geladen. De Q43L-8000 bereidt overmaat materiaal voor in hanteerbare secties, wat helpt bij het vereenvoudigen van downstream laadoperaties.

Consistente Hydraulische Prestaties

Het hydraulische systeem van 25 MPa levert stabiele druk voor compressie, toevoer en snijden. Het robuuste ontwerp is geschikt voor herhaaldelijk industrieel gebruik.

PLC-Gecoördineerde Snijcyclus

Het PLC-systeem regelt de volgorde van materiaalcompressie, toevoer en scharen. Dit verbetert de consistentie van de cyclus en vermindert repetitieve handmatige interventie.

Geschikte Materialen

De Q43L-8000 zware schrootschaar kan diverse ferro-materialen verwerken, waaronder:

• Stalen platen en plaatresten
• Stalen buizen en pijpen
• Wapening en rond staal
• Hoekstaal en kanaalstaal
• I-balken en constructieprofielen
• Licht autocarrosserieschroot
• Metal frames en machinebehuizingen
• Sloopstaal
• Gemengd industrieel schroot
• Voorheen gecomprimeerde schrootbundels

De maximale snijcapaciteit varieert afhankelijk van de materiaalvorm, dikte, kwaliteit en het aantal stukken dat samen wordt gesneden. Representatieve materiaal foto's en afmetingen moeten vóór productie worden geëvalueerd.

Typische Toepassingen

De machine is geschikt voor:

• Grote recyclinginstallaties voor metaalschroot
• Staalfabrieken en gieterijen
• Scheeps- en voertuigdemontagefaciliteiten
• Recyclingcentra voor zwaar materieel
• Afvalverwerkingsinstallaties voor sloopmaterialen
• Metaalverzamel- en distributiebasissen
• Industriële staalverwerkingsfaciliteiten
• Voorbereidingslijnen voor ovenlading

Hoe de Q43L-8000 Werkt

Schroot wordt eerst in de 8000 mm kamer geladen met behulp van een mechanische grijper. Hydraulische compressieapparaten comprimeren en stabiliseren het materiaal in de laadbak.

Het invoermechanisme verplaatst de gecomprimeerde bundel naar de snijkop. Wanneer het materiaal de vooraf ingestelde positie bereikt, beweegt het 2000 mm lange mes naar beneden en oefent tot 8000 kN schaarkracht uit.

Na elke snede schuift het invoersysteem het resterende materiaal verder. De PLC coördineert de herhaalde compressie-, invoer- en snijvolgorde totdat de batch is verwerkt.

Het eindschroot valt in het afvoergebied en kan worden opgepakt met een grijper of worden getransporteerd via een optioneel transportsysteem.

Hoe de Installatie te Plannen

De Q43L-8000 weegt ongeveer 92 ton en vereist een geschikte installatieplanning. Kopers moeten rekening houden met de machinefundering, het laadgebied, de losruimte, de locatie van het hydraulische station en het veilige bewegingsbereik van de mechanische grijper.

De beschikbare elektrische voeding moet ook het geïnstalleerde vermogen van ongeveer 270 kW ondersteunen. Vóór de productie moeten de spanning, frequentie, transformatorcapaciteit en kabelvereisten worden bevestigd.

Een geschikte terreinindeling moet voldoende ruimte bieden voor:

• Opslag van inkomend schroot
• Mechanische grijperlading
• Machine-installatie en onderhoud
• Verzameling van eindschroot
• Operatorstoegang en veiligheidszones
• Hydraulische en elektrische apparatuur

Funderingstekeningen en installatiebegeleiding kunnen worden verstrekt nadat de machineconfiguratie is bevestigd.

Maatwerk Opties

De Q43L-8000 kan worden geconfigureerd volgens de materialen en bedrijfsomstandigheden van de klant. Beschikbare opties zijn onder meer:

• Aangepaste afmetingen van de laadkamer
• Instelbare invoer- en snijlengte
• Afstandsbediening
• Automatische centrale smering
• Transportband afvoersysteem
• Verbeterde hydraulische oliekoeling
• Gespesificeerde merken van elektrische componenten
• Extra veiligheidsafschermingen
• Reservemessen sets
• Aangepaste spanning, frequentie en kleur

After-Sales Ondersteuning

WANSHIDA levert bedieningsinstructies, funderingstekeningen, hydraulische schema's en elektrische documentatie. Hulp op afstand is beschikbaar voor installatie, inbedrijfstelling, training van operators en foutdiagnose.

Service van een ingenieur in het buitenland kan indien nodig worden geregeld. Reservemessen, afdichtingen en andere onderdelen voor onderhoud zijn beschikbaar voor langdurige werking. De standaard garantieperiode is 12 maanden onder normale bedrijfsomstandigheden.

Veelgestelde Vragen

Wat onderscheidt de Q43L-8000 van een kleinere schrootschaar?

Het combineert een schaarkracht van 800 ton, een mes van 2000 mm en een laadkamer van 8 meter. Deze configuratie is bedoeld voor grotere partijen en zwaardere schrootverwerkingsoperaties.

Wat is de snijfrequentie?

De machine voert ongeveer 2-3 snijcycli per minuut uit. De werkelijke productie is afhankelijk van de materiaalcondities, de invoersnelheid en de geselecteerde snijlengte.

Comprimeert de machine schroot voor het snijden?

Ja. Het hydraulische systeem comprimeert en stabiliseert los materiaal voordat het het mes bereikt, wat de invoer- en snijconsistentie verbetert.

Hoe wordt materiaal geladen?

Normaal gesproken wordt een mechanische grijper gebruikt om schroot in de kamer te laden. Deze methode is geschikt voor continue verwerking van omvangrijk en onregelmatig metaalafval.

Kan de lengte van het eindschroot worden aangepast?

Ja. De invoerafstand kan worden aangepast om verschillende geschatte snijlengtes te produceren, afhankelijk van transport- of ovenvereisten.

Kan deze machine non-ferro metalen snijden?

De Q43L-8000 is voornamelijk ontworpen voor ferro-schroot. Aluminium, koper of andere non-ferro materialen moeten technisch worden geëvalueerd voordat ze worden verwerkt.
