Productoverzicht

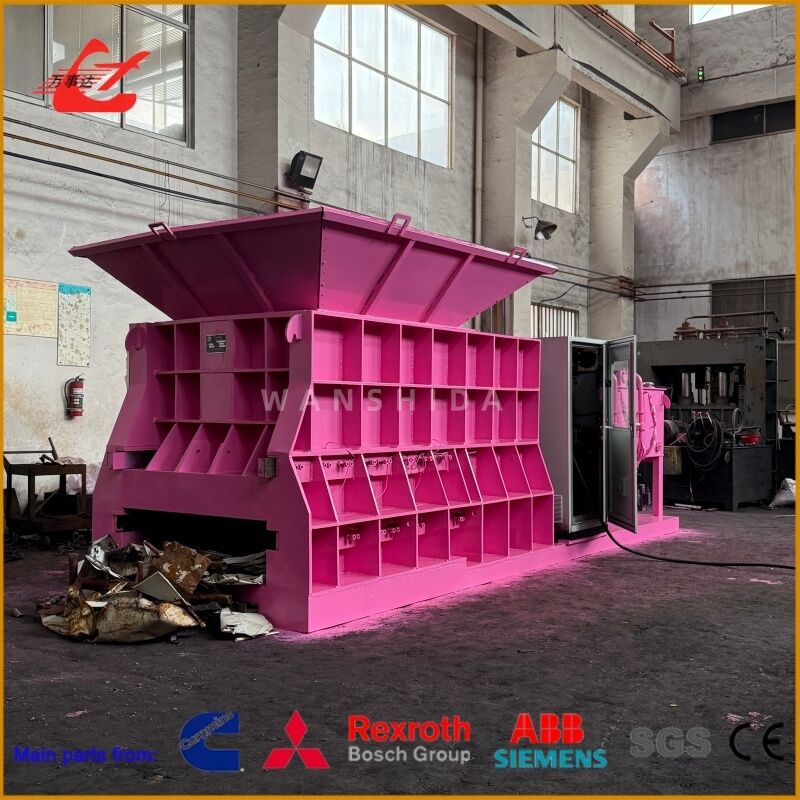

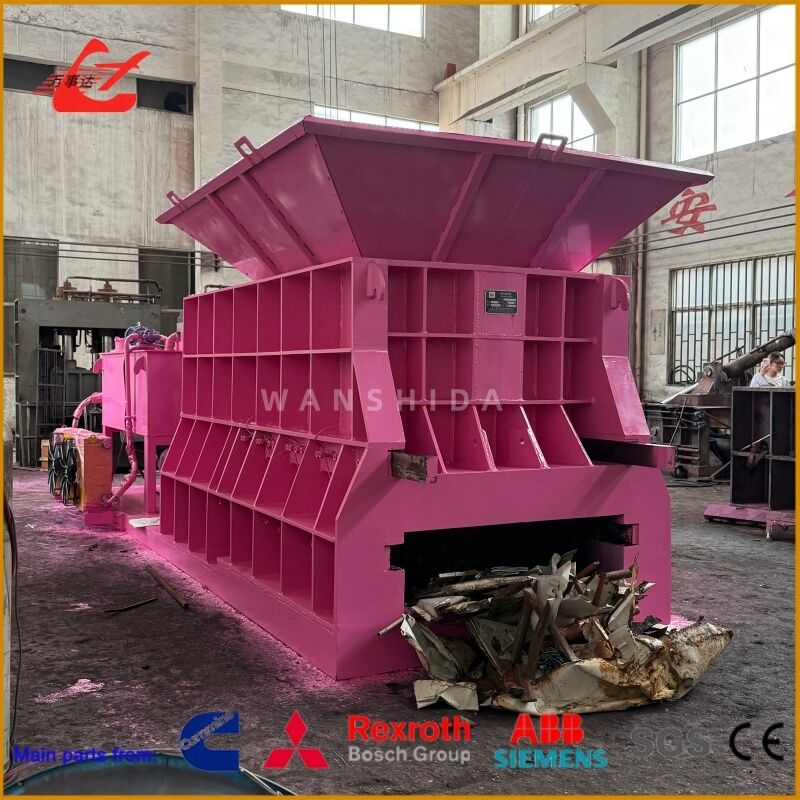

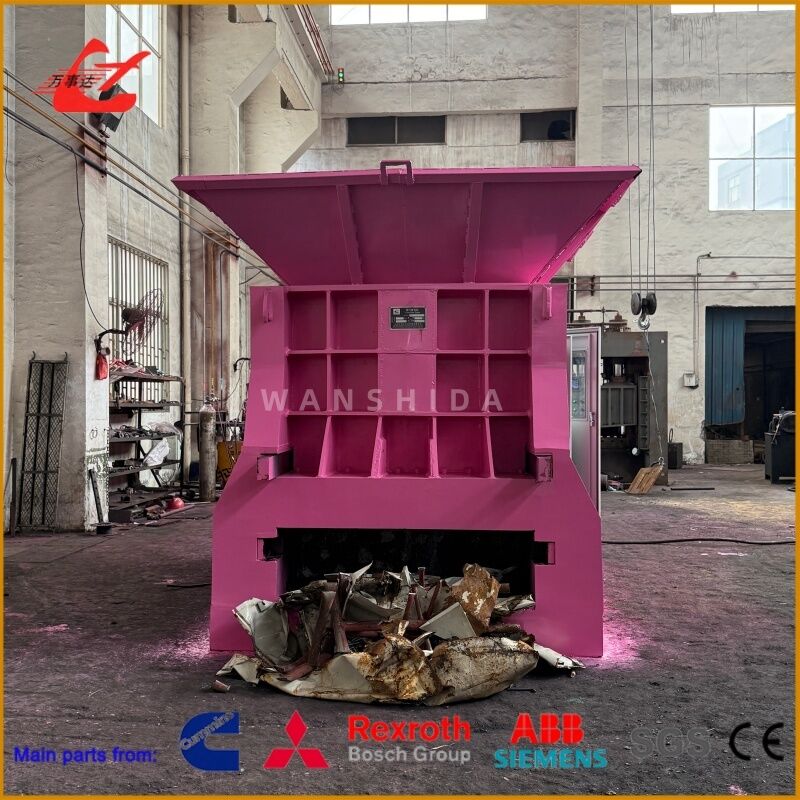

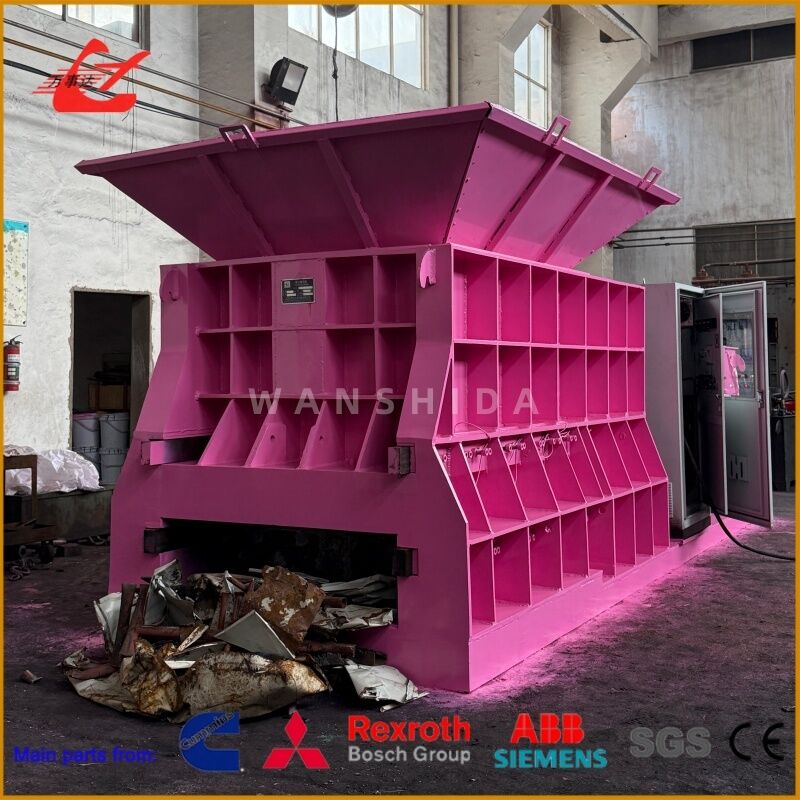

De Q43W-4000 containerscher is een geïntegreerde hydraulische afvalverwerkingsmachine die is ontwikkeld voor recyclingwerven die een hoge snijkracht nodig hebben zonder een grote,permanent vaste verwerkingslijn.

De doosvormige structuur combineert het laden van schroot, de compressie van materiaal, de hydraulische voeding en het snijden in één machine.het helpen van recyclingbedrijven bij het creëren van een compacter en georganiseerdere werkplek.

Met een scheerkracht van 4000 kN, een lemmet van 1400 mm en een snijfrequentie van ongeveer 2 ̊3 keer per minuut kan de Q43W-4000 gemengd staal schroot, buizen, profielenafval van platen en ontmantelde structurele onderdelen.

De machine kan worden aangepast met een vergrote laadbak, afstandsbediening, gecentraliseerde smering, hydraulische olieverkoeling, beschermende deksels, nivelingstoestellen en een optioneel sleepsysteem.Deze configuratie maakt het mogelijk de doos scheer aan te passen aan verschillende schroothoop lay-outs, bedrijfsklimaat en laadmethoden.

Oorzaak: Vaste verwerkingslijnen kunnen de flexibiliteit van de schroothoop beperken

De bron, de vorm en de opslagplaats van schroot kunnen vaak veranderen.

Een permanent vaste snijlijn kan verschillende uitdagingen opleveren:

• Lange transportroutes binnen de werf
• Herhaalde behandeling tussen opslag- en snijruimte
• Beperkte flexibiliteit bij het verplaatsen van schroothopen
• Hoge ruimtebehoeften voor afzonderlijke compressie- en snijapparatuur
• Moeilijke toegang tot de lading voor graafmachines
• Aanvullend bouwwerk voor grote vaste machines
• Beperkt vermogen om het laadgebied uit te breiden

Deze problemen kunnen de efficiëntie verminderen, zelfs wanneer de snijmachine zelf voldoende kracht heeft.

Oplossing: integreren van schrootverwerking in een compact systeem

De Q43W-4000 schrootscher plaatst de belangrijkste verwerkingsfuncties in één gecoördineerde structuur.gecomprimeerd en naar de snijkop gedrukt zonder over te dragen naar een andere machine.

Dit geïntegreerde ontwerp biedt verschillende praktische voordelen:

• Compacte indeling voor beperkte werkruimtes
• Direct laden met een graafmachine of met een hydraulische greep
• Verminderde interne materiaaloverdracht
• Flexible laadbakconfiguratie
• Facultatieve wielen en trekpunten voor de herpositionering van de werf
• Verstelbare nivelatievoorzieningen voor installatie
• Onafhankelijk hydraulisch aandrijfsysteem
• Optioneel beschermend deksel voor de aandrijvingseenheid
• Beheer op afstand vanaf een geschikte zichtpositie
• Gecentraliseerde smeermethode voor gemakkelijker routineonderhoud

De trekconfiguratie is bedoeld voor gecontroleerde herpositionering op een industriële locatie en maakt de machine niet automatisch geschikt voor openbaar wegvervoer.

Specificaties

Het eindvermogen, het gewicht en de structurele configuratie zijn afhankelijk van de gekozen laadbak, het hydraulische systeem, de mobiliteitsmogelijkheden en de elektrische componenten.

Toepassing

Middelgrote en grote schroothopen

De machine kan in de buurt van de belangrijkste schroothoop worden geïnstalleerd, waardoor de afstand die graafmachines en materiaalbehandelingstoestellen afleggen, wordt verkort.

Recyclingplaatsen voor satellieten

Een box shear kan regionale inzamelpunten ondersteunen die onafhankelijke afvalverwerking vereisen zonder een volledige grootschalige productielijn te installeren.

Verzameling sloopschroot

Buizen, profielen, platen en op passende wijze bereid structurale afmetingen kunnen worden verkleind tot meer beheersbare transportgroottes.

Havens en centra voor het overbrengen van schroot

De machine kan omvangrijk schroot bereiden voordat het in vrachtwagens, containers of andere vervoerssystemen wordt geladen.

Fabrieken voor de vervaardiging van staal

Productieafval kan worden verwerkt in de buurt van het schroothoopgebied, waardoor het volume van los materiaal dat wacht op inzameling wordt verminderd.

Recyclingfaciliteiten voor auto's

Het ontmantelde en gedraineerde metaal van de voertuigkarosserie kan worden gecomprimeerd en gesneden voordat het naar een staalfabriek of versnipper wordt overgebracht.

Hoe het werkt.

1. De scheer van de container wordt op een geschikt versterkt en vlak fundament geplaatst.
2. Een graafmachine laadt gemengd schroot rechtstreeks in de laadbak.
3. Het hydraulische compressie-systeem sluit en verkleint het materiaalprofiel.
4. De hydraulische duwer beweegt het gecomprimeerde schroot naar het snijblad.
5. De 4000 kN hoofdcilinder stuwt het lemmet door het materiaal.
6. Het gesneden schroot wordt in het daarvoor bestemde verzamelgebied afgevoerd.
7. De duwer zet het overgebleven materiaal voor de volgende snijcyclus.
8. Wanneer de productiebehoeften veranderen, kan een goed uitgeruste machine na afsluiting en voorbereiding opnieuw worden geplaatst.

Hoe te kiezen

Herziening van de beschikbare installatieruimte

Bevestig het laadgebied, de beweging van de graafmachine, de ontladingszone, de toegang tot het onderhoudsapparaat en de positie van de elektrische kast.

Selecteer de afmetingen van de laaddoos

Een langere of grotere doos kan grotere materialen opnemen en het voorbereidingswerk verminderen, maar verhoogt ook de machineomvang, het gewicht en de vereiste werkruimte.

Beslis of een herpositionering vereist is

Als de machine binnen de tuin kan worden verplaatst, moeten in het oorspronkelijke ontwerp ook optionele rollen, een trekpunt en niveauschroeven zijn opgenomen.

Kies de juiste stroomconfiguratie

Het standaardmodel gebruikt een geïnstalleerd vermogen van 74 kW. Een zwaardere structuur of veeleisende bedrijfsomstandigheden kunnen een verbeterde hydraulische en krachtopstelling vereisen.

Let op het lokale klimaat

Warme klimaten en continue werking kunnen een oliekoeler of een geüpgraded hydraulisch koelsysteem vereisen.

Bevestig de onderhoudsvereisten

Gecentraliseerde smering, toegankelijke hydraulische componenten, vervangbare slijtageplaten en reservelemensets kunnen de onderhoudstijd verminderen.

Veelgestelde vragen

1Is de Q43W-4000 een mobiele doos schaar?

Het kan worden uitgerust met rollen, een trekpunt en niveausinrichtingen voor de herpositionering in een industriële werf.

2Heeft de machine een betonnen fundering nodig?

De exacte fundering en verankeringsmethode zijn afhankelijk van de gekozen structuur, het gewicht van de machine en de plaatselijke grondomstandigheden.

3Kan de laadbak vergroot worden?

Ja, de lengte, hoogte en breedte kunnen worden aangepast aan de afmetingen van het schroot van de klant, de grootte van de graafmachine en de beschikbare installatieruimte.

4Kan de elektrische kast in een andere positie worden geplaatst?

Ja, de positie van de elektrische kast, de hydraulische krachtcentrale en de bedieningsbureaus kan worden aangepast wanneer de lay-out van de bouwplaats vóór de productie is bevestigd.

5Is een gecentraliseerde smeermethode beschikbaar?

Een gecentraliseerd smeersysteem kan worden geleverd om het routinematig smeren te vereenvoudigen en ervoor te zorgen dat belangrijke bewegende punten regelmatig worden gesmeerd.

6Hoe wordt de machine vervoerd?

De vervoermethode hangt af van de afmetingen en het gewicht van de eindmachine.Na bevestiging van de definitieve configuratie moet een transportplan worden opgesteld..

Voor een op maat gemaakte lay-out moet de beschikbare installatieruimte, de maximale afmetingen van het schroot, het model van de graafmachine, de lokale stroomvoorziening en de vraag worden gesteld of de machine in de werf opnieuw moet worden geplaatst.
